Система вирівнювання потенціалів
Що таке вирівнювання (зрівнювання) потенціалів?
Сучасні багатоквартирні будинки обладнані різними інженерними системами і численними побутовими приладами, металеві елементи яких служать провідниками електричного струму і мають свій потенціал. При нормальній експлуатації потенціал близький до нуля і не відрізняється від потенціалу поверхні та інших навколишніх предметів. При аварії, наприклад пошкодженні ізоляції, потенціал провідних частин може підвищуватися до декількох сотень вольт. При одночасному дотику людини до двох предметів з різними потенціалами, виникає небезпека ураження його електричним струмом. Причиною виникнення напруги на металевих струмопровідних частинах може бути не тільки пошкоджена ізоляція, а й статична електрика, а так само блукаючі струми систем заземлення. У разі протікання через заземлюючих пристроїв електричного струму, воно так само виявляється під напругою і не гарантує достатній рівень безпеки.
Надійний захист забезпечує система вирівнювання потенціалів (СВП), організована за принципом електричного зʼєднання всіх доступних для дотику струмопровідних частин будівлі з нульовим захисним провідником РЕ. В даному випадку, потенційно небезпечні металеві елементи матимуть однаковий потенціал, що знижує ймовірність удару струмом, при одночасному дотику до них.
Промислове зрівнювання потенціалів і для дому, під ключ
Навіщо потрібне вирівнювання потенціалів?
Однією з вимог безпеки при використанні електрообладнання є вирівнювання потенціалів. Воно являє собою зниження різниці потенціалів між заземленими металевими частинами електрообладнання (або самим заземленням) і поверхнею землі, підлоги. Здійснюється воно шляхом укладання на поверхню провідників,
зʼєднаних із заземленням є одним з варіантів зрівнювання потенціалів. Ця схема дозволяє знизити напругу дотику в разі пошкодження ізоляції.
Які причини використання вирівнювання потенціалів? Для початку слід визначитися, що ж може викликати різницю потенціалів. Вона виникає в наступних випадках:
– при появі статичної електрики;
– при розбіжностях в структурі металевих виробів;
– при високій атмосферній напрузі (наприклад, при грозі);
– під дією блукаючих струмів.
Особливу небезпеку становлять витоки електроструму з проводів, замикання їх на корпус електроприладів. Зазвичай таку картину можна спостерігати у ванній, коли при дотику до металевих труб людину може “вдарити” струмом. Відбувається це в основному через пошкодженої ізоляції проводів що проходять в безпосередній
близькості водопровідних трубах, в результаті чого виникає різниця потенціалів.
Убезпечитися від удару електрострумом можна якраз за допомогою вирівнювання потенціалів. Для цього всі металеві частини корпусів побутової техніки, електроустаткування і приладів, труб водопостачання і опалення зʼєднуються із застосуванням спеціальних провідників. Це дозволяє вирівняти їх електричний потенціал до однакового значення, що виключає можливість ураження струмом при дотику до них.
Крім цього, одним з обовʼязкових умов є організація ефективного заземлення. При його наявності металеві предмети і корпуси техніки повинні бути обʼєднані з проводами, з подальшим їх підключенням до загальної шині землі, спільно з розподільним щитом.
Якщо заземлення відсутнє або не виконує належним чином свої функціональні завдання, то при поєднанні ряду факторів ураження людини електричним струмом неминуче. Варто зазначити, що діючі норми будівництва і безпеки зобовʼязують будівельно-монтажні організації при зведенні багатоквартирних будинків
облаштовувати системи вирівнювання потенціалів і захисту від ураження струмом шляхом заземлення.
Але щоб виключити ризик пошкодження зʼєднують елементи ланцюга провідників (що часто трапляється при ремонті в квартирах) рекомендується додатково організувати конструкцію, що забезпечує вирівнювання. У приватних будинках рішення про побудову такої системи цілком лягає на плечі власника. Але з міркувань
безпеки рекомендується здійснити її монтаж.

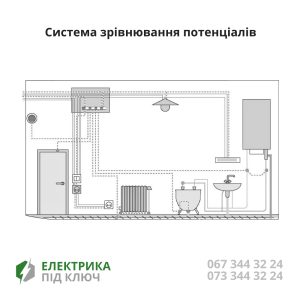

Встановлення системи вирівнювання потенціалів у ванній кімнаті.
Оскільки місцем особливої небезпеки є ванна кімната, організацію схеми вирівнювання слід почати з нею. Причини такої високої електронебезпеки у ванній кімнаті ховаються не тільки в підвищеному рівні вологості, але і у великій концентрації металевих провідників, тобто труб. Установка схеми вирівнювання потенціалів
виконується наступним чином. Безпосередньо у ванній або поруч з нею встановлюється пластикова коробка з шиною. Від кожного металевого предмета (корпусів приладів, труб, світильника, коробки двері, якщо вона з металу), а також від контакту заземлення кожної встановленої у ванній розетки і вимикача прокладається
окремий провідник до змонтованої коробки. Провід зʼєднуються шляхом їх надійного затягування болтами. Прокладається один провідник від шини до розподільного щитка і підключається до його заземлення. Важливо знати, що для ефективної роботи схеми з вирівнювання потенціалів не слід використовувати послідовне
зʼєднання обладнання – від кожної металевої поверхні або приладу до коробки повинен вести окремий провід. У рідкісних випадках можливе послідовне підключення не більше 2 пристроїв, але без розриву провідника.
Системи вирівнювання потенціалів в квартирах, будинках. Особливості встановлення зрівнювання потенціалів.
З огляду на їх високу компактність і відсутність зайвого простору, установка коробки з шиною може бути виконана в наступних місцях:
– безпосередньо у ванній, поруч зі світильником;
– в санвузлі, її можна приховати за обшивкою труб.
При монтажі системи вирівнювання потенціалів в квартирі, необхідно враховувати важливу особливість. Адже відповідно до сучасних вимог, що проходить між поверхами стояк з трубами оснащується заземляючою металевою смугою шириною 50 мм, або оцинкованої дротом перетином не менше 6 мм. Таким чином окремо
здійснюється заземлення і вирівнювання потенціалів, що істотно надійніше і ефективніше.
Схему в цьому випадку необхідно організовувати таким чином:
1. Встановлюється розподільна коробка з колодкою.
2. Від кожного приладу і металевого предмета до коробки прокладається індивідуальний провід.
3. Провід монтується по стіні і стелі від електрощита до шини.
4. Провідники ретельно прикручуються до колодки болтами.
5. Потім за допомогою мідного дроту перетином 6 мм шина підключається до заземлювальної пластини або провіднику міжповерхового стояка.
Для підключення світильників, розеток, вимикачів і металевих предметів необхідно використовувати мідний провід з перетином 4 мм. Для зʼєднання розподільного щитка – до 6 мм. Підключення труб опалення виконується за допомогою спеціальних хомутів. Рекомендується використовувати оцинковані хомути – вони
несприйнятливі до корозії і відрізняються тривалим терміном експлуатації. Організувавши систему вирівнювання потенціалів, можна тим самим забезпечити свою безпеку, мінімізувавши ризик ураження електричним струмом.
